Configuración del proyecto Surround 5.1

Utilice el cuadro de diálogo Propiedades del proyecto para configurar el proyecto en surround 5.1.

Para obtener una vista previa de un proyecto surround 5.1, es necesario disponer del siguiente hardware:

  • Una tarjeta de sonido compatible con Surround 5.1.

    —o—

  • Una tarjeta de sonido con tres salidas estéreo.

    —o—

  • Tres tarjetas de sonido estéreo.

  • Seis altavoces activos o seis altavoces pasivos con un amplificador de seis canales.

Configuración del proyecto en modo Surround 5.1

  1. Desde el Menú Archivo, seleccione Propiedades

  2. Seleccione la pestaña Audio.

  3. En la lista desplegable Modo bus master, seleccione Surround 5.1.

  4. Marque la casilla de verificación Activar filtro de paso bajo en LFE si desea aplicar un filtro de este tipo a cada pista asignada al canal LFE. Introduzca una frecuencia en el cuadro Frecuencia de corte de filtro paso-bajo para establecer la frecuencia por encima de la cual el canal LFE ignorará el audio.

    La aplicación de un filtro de paso bajo aproximará el sistema de gestión de bajos en un decodificador 5.1 y garantizará que solo se envíe audio de baja frecuencia al canal LFE.

  5. Haga clic en Aceptar.

    Las cabeceras de pista y la ventana Bus del master pasan al modo Surround 5.1.

Direccionamiento de las salidas de bus del master

Cuando trabaja en el modo Surround 5.1, debe señalar dónde se enviará la salida de la mezcla de canales 5.1.

Configuración del direccionamiento predeterminado

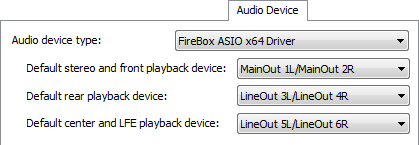

Use la pestaña Dispositivo de audio del cuadro de diálogo Preferencias para configurar el direccionamiento predeterminado para proyectos surround 5.1. Para obtener más información, consulte laPestaña Dispositivo de audio

  1. En el menú Opciones, seleccione Preferencias. De este modo, se abrirá el cuadro de diálogo Preferencias.

  2. Seleccione la pestaña Dispositivo de audio.

  3. Seleccione un dispositivo de la lista desplegable Tipo de dispositivo de audio. Si desea seleccionar dispositivos específicos para reproducir cada uno de los tres pares estéreo, seleccione un tipo de dispositivo que no sea Microsoft Sound Mapper.

    NOTAConsulte la documentación de su tarjeta de sonido para determinar el tipo de controlador que necesita para utilizar la salida surround.

  4. En la lista desplegable Dispositivo de reproducción estéreo y frontal predeterminado, seleccione el dispositivo al que estén conectados los altavoces frontales.

  5. En la lista desplegable Dispositivo de reproducción posterior predeterminado, seleccione el dispositivo al que estén conectados los altavoces posteriores.

  6. En la lista desplegable Dispositivo de reproducción central y LFE predeterminado, seleccione el dispositivo al que estén conectados los altavoces centrales y el subwoofer.

Anulación del direccionamiento de dispositivo predeterminado

Se puede anular el direccionamiento del dispositivo predeterminado en cualquier momento mediante el botón Selector de dispositivo de audio del control del master del surround.

NOTAConsulte la documentación de su tarjeta de sonido para determinar el tipo de controlador que necesita para utilizar la salida surround.

  1. Abra la ventana del Bus del master.

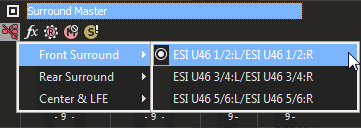

  2. Haga clic en el botón del Selector de dispositivo de audio, seleccione un canal del menú y un dispositivo de salida del submenú.

  3. Repita el paso 2 para cada par de canales.

Conexión del amplificador y los altavoces

Uso de una tarjeta de sonido compatible con surround 5.1

  • Conecte unos altavoces activos a las salidas de la tarjeta de sonido como se indica en la documentación de la tarjeta.

  • Conecte las salidas frontal, posterior y central/subwoofer de la tarjeta de sonido a las salidas correspondientes de un amplificador de seis canales o un receptor de cine en casa. Conecte los altavoces frontal, posterior, central y LFE al amplificador.

Uso de una tarjeta de sonido con tres salidas estéreo

  • Conecte unos altavoces activos a las salidas de la tarjeta de sonido a las que ha dirigido cada uno de los pares de canales. El canal izquierdo del par centro/LFE es el canal central; el canal derecho es el canal LFE.

  • Conecte las salidas de la tarjeta de sonido a las salidas correspondientes de un amplificador de seis canales o un receptor de cine en casa. Conecte los altavoces frontal, posterior, central y LFE al amplificador.

NOTALos cables de audio necesarios dependerán del software de que disponga. Para una aplicación típica, hacen falta tres cables, cada uno con una clavija de 3,5 mm en un extremo y conectores RCA duales en el otro.

Uso de tres tarjetas de sonido estéreo

  • Conecte unos altavoces activos a las salidas de la tarjeta de sonido a las que ha dirigido cada uno de los pares de canales. El canal izquierdo del par centro/LFE es el canal central; el canal derecho es el canal LFE.

  • Conecte las salidas de la tarjeta de sonido a las entradas correspondientes de un amplificador de seis canales o un receptor de cine en casa. Conecte los altavoces frontal, posterior, central y LFE al amplificador.

IMPORTANTELas configuraciones con varias tarjetas de sonido pueden no funcionar con controladores ASIO. Solo se puede utilizar un controlador ASIO cada vez, y algunos controladores ASIO pueden entrar en conflicto con otros modelos de controlador de audio (como WDM y controladores de ondas).

NOTALos cables de audio necesarios dependerán del software de que disponga. Para una aplicación típica, hacen falta tres cables, cada uno con una clavija de 3,5 mm en un extremo y conectores RCA duales en el otro.
