Tiras de canal de barramento

Uma faixa de canal separada é exibida para cada barramento do seu projeto.

Para mostrar ou ocultar faixas de canal para barramentos, clique no botão Busses no painel Exibir controles.

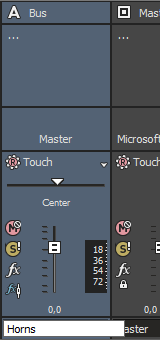

Alterar o nome de um ônibus

Para renomear um barramento, clique duas vezes no rótulo na parte inferior da faixa de canal e digite um novo nome na caixa (ou pressione F2 para renomear o barramento selecionado). A faixa de canal no Console de mixagem é atualizada quando você pressiona Enter.

Adição ou edição de efeitos de barramento (inserção)

Quando a região de controle Insert FX estiver visível, cada barramento exibirá sua cadeia de efeitos na parte superior da faixa de canal.

Para mostrar ou ocultar a região de controle Inserir FX, clique no botão Inserir FX no painel Exibir controles.

Cada efeito é exibido como um botão. Você pode passar o mouse sobre o botão para ver uma dica de ferramenta que exibe o nome completo do plug-in e da predefinição.

DICA Quando a região de controle Insert FX não estiver visível, você poderá clicar no botão Bus FX na região de controle dos Faders para exibir a janela do plug-in de áudio da cadeia de efeitos do barramento.

Adição de um plug-in

Clique no botão e, em seguida, escolha um novo plug-in no menu para adicionar um novo plug-in à cadeia de efeitos.

Edição de configurações de efeitos

Clique no botão de um efeito para exibir a janela Plug-in de áudio, onde você pode ajustar as configurações do plug-in.

Quando você clica com o botão direito do mouse no botão de um efeito, é exibido um menu de atalho:

  • Selecione Show <Plug-In Name> para abrir a janela Plug-in de áudio, onde é possível ajustar os controles do plug-in.

  • Selecione Bypass <Nome do plug-in> para ignorar temporariamente um plug-in.

    Quando um efeito é ignorado, seu botão é exibido em texto vermelho.

  • Selecione Remove <Plug-In Name> para remover um plug-in da cadeia de efeitos.

  • Escolha Presets (Predefinições) e, em seguida, escolha uma configuração no submenu para carregar uma nova predefinição. A predefinição atual é indicada por um marcador (-).

  • Para substituir o plug-in atual, clique com o botão direito do mouse no botão do efeito e, em seguida, escolha um novo plug-in no menu. Os plug-ins são organizados em submenus por tipo (EQ, Dynamics, Reverbs, etc.).

Ajuste dos níveis de envio do barramento

Quando a região de controle Sends está visível, cada barramento exibe controles que podem ser usados para rotear o barramento para cadeias de efeitos atribuíveis ou para barramentos que são roteados para saídas de hardware. Um barramento não pode enviar para um barramento que seja direta ou indiretamente roteado para o barramento mestre.

Para mostrar ou ocultar a região de controle Sends, clique no botão Sends no painel View Controls.

Quando o botão Automation Settings (Configurações de automação ) na região de controle dos Faders não estiver selecionado, clique no botão Channel Send (Envio de canal) e escolha um barramento ou uma cadeia de efeitos atribuível no menu e, em seguida, arraste o fader para ajustar o nível de envio.

Quando o botão Automation Settings (Configurações de automação ) na região de controle dos Faders é selecionado, a alça do fader é exibida como , e você pode usá-la para editar a automação do volume de envio na faixa do barramento.

OBSERVAÇÃO O nível de corte é adicionado às configurações de automação para que seu envelope seja preservado, mas com um aumento ou corte aplicado. Por exemplo, definir o controle de ajuste para -3 dB tem o mesmo efeito que diminuir cada ponto do envelope em 3 dB.

DICA Para ajustar o tamanho da região de controle Sends, você pode arrastar o divisor inferior para tornar visíveis mais ou menos envios.

Os envios de barramento são pós-volume (e pós-mudo) por padrão. Para mudar para pré-volume (e pré-mudo), clique no botão Pre/Post para alternar para o modo Pre-Volume Send.

Alteração do dispositivo de saída de um barramento

Quando a região de controle de E/S está visível, cada barramento exibe controles que podem ser usados para definir o dispositivo de saída do barramento.

Para mostrar ou ocultar a região de controle de E/S, clique no botão E/S no painel Exibir controles.

Para escolher um dispositivo de saída, clique no botão Output (Saída ) e escolha um barramento ou uma saída de hardware no menu.

IMPORTANTE Quando você roteia os barramentos para as saídas de hardware, as saídas desses barramentos não serão incluídas na mixagem quando você renderizar o projeto.

Monitoramento dos níveis do barramento com medidores VU/PPM

Quando a região de controle VU Meters (Medidores de VU) está visível, é possível exibir medidores de unidade de volume (VU) e de programa de pico (PPM) para ajudá-lo a determinar o volume percebido do sinal de áudio (os medidores de programa de pico fornecem tempos de resposta mais rápidos aos aumentos de volume do que os medidores de VU).

Para exibir ou ocultar a região de controle dos medidores de VU, clique no botão Medidores de VU no painel Controles de exibição.

Clique com o botão direito do mouse no medidor e escolha uma configuração no menu de atalho (ou passe o mouse sobre o medidor e gire a roda do mouse) para alterar a resolução e as opções de exibição.

Item

Descrição

Mostrar VU/PPM

Use esse comando para exibir ou ocultar medidores de canais individuais.

Reiniciar clipe

Limpa os indicadores de corte.

VU tradicional

O medidor VU tradicional é exibido com uma escala de -10 dB a +2 dB. 0 dB no medidor de VU é igual a 4 dBu.

VU estendida

O medidor VU estendido é exibido em uma escala de -30 dB a +8 dB. 0 dB no medidor de VU é igual a 4 dBu.

VU logarítmica

Exibe os medidores em uma escala logarítmica (como os medidores de pico do Sound Forge) em vez das escalas lineares tradicionalmente associadas aos medidores VU.

PPM DO REINO UNIDO

O medidor de programa de pico do Reino Unido (também conhecido como medidor BBC) é um medidor do Tipo II e é exibido em uma escala de 1 a 7, que corresponde a uma faixa de -12 a 12 dBu:

Marcas do Reino Unido

dBu

7

12

6

8

5

4

4

0

3

4

2

8

1

-12

EBU PPM

O medidor de programa de pico EBU é um medidor do Tipo II e é exibido em uma escala de -12 a +12, o que corresponde a -12 dBu a 12 dBu. 0 no PPM da EBU é igual a 0 dBu.

A PPM da EBU e a PPM do Reino Unido respondem de forma idêntica a aumentos no volume, mas a PPM da EBU decai mais lentamente.

DIN PPM

O medidor de programa de pico DIN é um medidor Tipo I e é exibido em uma escala de -50 dB a +5 dB, o que corresponde a -44 dBu a 11 dBu. 0 dB no DIN PPM é igual a 6 dBu.

PPM nórdico

O medidor de programa de pico da Nordic é um medidor do Tipo I e é exibido em uma escala de -42 dB a +12 dB, o que corresponde a -42 dBu a 12 dBu. 0 dB no PPM nórdico é igual a 0 dBu.

Mostrar rótulos

Ativa e desativa os rótulos de nível do medidor.

Mostrar picos

Alterna os indicadores de nível de pico na parte superior do medidor.

Manter picos

Quando selecionado, os níveis de pico mais altos são representados por uma linha fina no medidor.

Manter vales

Quando selecionado, os níveis de pico mais baixos são representados por uma linha fina no medidor.

Modo Vintage

Quando o modo Vintage é selecionado, os medidores VU usam um método de cálculo diferente para simular a resposta dos medidores VU analógicos.

Monitoramento dos níveis de barramento com medidores de pico

Quando a região de controle Meters está visível, cada barramento exibe medidores que podem ser usados para monitorar os níveis de saída.

Para mostrar ou ocultar a região de controle Metros, clique no botão Metros no painel Exibir controles.

OBSERVAÇÃO Se a região de controle Meters não estiver visível, os medidores de pico serão exibidos na região de controle Faders.

Clique com o botão direito do mouse no medidor e escolha uma configuração no menu de atalho (ou passe o mouse sobre o medidor e gire a roda do mouse) para alterar a resolução e as opções de exibição.

DICA Clique com o botão direito do mouse nos medidores de pico e escolha Show Peak Meter (Mostrar medidor de pico ) para mostrar ou ocultar medidores de canais individuais.

Silenciamento ou solo de um barramento

Quando a região de controle dos Faders está visível, cada barramento exibe os botões Mute e Solo .

Para mostrar ou ocultar a região de controle dos Faders, clique no botão Faders no painel Exibir controles.

Silenciar um ônibus

Quando o botão Configurações de automação não estiver selecionado, você poderá clicar no botão Mute para impedir que um barramento seja reproduzido na mixagem. Clique no botão Mudo em outros barramentos para adicioná-los ao grupo de silêncio. Para ativar o som de um barramento, clique novamente no botão Mudo.

Quando o botão Configurações de automação é selecionado, o botão Mudo é exibido como , e você pode usar o botão para editar a automação do mudo na faixa do barramento.

Soloing a bus

Clique no botão Solo para silenciar todos os barramentos não selecionados. Clique no botão Solo em outros barramentos para adicioná-los ao grupo solo. Para remover um barramento do grupo solo, clique novamente no botão Solo.

Ajuste da panorâmica ou do volume do barramento

Quando a região de controle Faders está visível, cada barramento exibe um controle deslizante Pan e um atenuador de Volume.

DICA O controle deslizante Pan é exibido somente quando um barramento de entrada é roteado para o barramento principal ou para um barramento auxiliar. Não está disponível quando o barramento de entrada é roteado diretamente para uma saída de hardware.

Para mostrar ou ocultar a região de controle dos Faders, clique no botão Faders no painel Exibir controles.

Ajuste da panorâmica

Quando o botão Configurações de automação não estiver selecionado, você poderá arrastar o controle deslizante Pan para controlar a posição do barramento no campo estéreo: arrastar para a esquerda colocará o barramento no alto-falante esquerdo mais do que no direito, e arrastar para a direita colocará o barramento no alto-falante direito.

Você pode manter pressionada a tecla Ctrl enquanto arrasta o controle deslizante para ajustar a configuração em incrementos mais finos ou clicar duas vezes no controle deslizante para retorná-lo a 0.

Quando o botão Automation Settings (Configurações de automação ) é selecionado, a alça do controle deslizante Pan é exibida como , e você pode usá-la para editar a automação do pan na faixa do barramento.

OBSERVAÇÃO O nível de corte é adicionado às configurações de automação de panorâmica para que o envelope de panorâmica seja preservado, mas com um deslocamento aplicado. Por exemplo, definir o controle de ajuste para 9% à esquerda tem o mesmo efeito que mover cada ponto do envelope 9% para a esquerda.

Ajuste do volume

Quando o botão Configurações de automação não estiver selecionado, você poderá arrastar o atenuador Volume para controlar o volume geral (trim) do barramento.

Você pode manter pressionada a tecla Ctrl enquanto arrasta o controle deslizante para ajustar a configuração em incrementos mais finos ou clicar duas vezes no controle deslizante para retorná-lo a 0.

Quando o botão Automation Settings (Configurações de automação ) é selecionado, a alça do atenuador de volume é exibida como , e você pode usá-la para editar a automação do volume na faixa do barramento.

OBSERVAÇÃO O nível de corte é adicionado às configurações de automação de volume para que seu envelope seja preservado, mas com um aumento ou corte aplicado. Por exemplo, definir o controle de ajuste para -3 dB tem o mesmo efeito que diminuir cada ponto do envelope em 3 dB.

Modificação do roteamento pré/pós

O botão Pre/Post-Fader Send na região de controle Sends e o botão Pre/Post Fader Insert FX na região de controle Faders trabalham juntos para determinar o fluxo de sinal dos seus barramentos.

O botão Pre/Post Fader Insert FX permite que você indique se a cadeia de inserção FX é afetada pelo fader de ganho do canal. Quando definido como Post Fader Insert FX , a cadeia FX é afetada pelo ganho do canal. Quando definido como Pre Fader Insert FX , a cadeia FX não é afetada pelo atenuador de ganho do canal, o que é essencial no barramento principal ao usar plug-ins que dither o áudio para renderização final.

O botão Pre/Post Fader Send permite que você crie mixagens de sinalização que não são afetadas pelos estágios de ganho (ou mudo/pan) do barramento ou da faixa. Para obter mais informações, consulteCriação de uma mixagem de cue (fone de ouvido) com o console de mixagem

  • Quando Pre Fader Insert FX e Pre Fader Send são selecionados, o sinal de áudio flui da seguinte forma: efeitos do barramento - envio do barramento - panorâmica do barramento - volume do barramento.

  • Quando Pre Fader Insert FX e Post Fader Send são selecionados, o sinal de áudio flui da seguinte forma: efeitos de barramento - panorâmica de barramento - volume de barramento - envio de barramento.

  • Quando Post Fader Insert FX e Pre Fader Send são selecionados, o sinal de áudio flui da seguinte forma: bus send - bus pan - bus volume - bus effects.

  • Quando Post Fader Insert FX e Post Fader Send são selecionados, o sinal de áudio flui da seguinte forma: panorâmica do barramento - volume do barramento - efeitos do barramento - envio do barramento.
