Configuración de campos de vídeo

Haga clic en el botón Configuración  en la ventana de campos de vídeo para establecer las opciones de visualización.

Estas opciones ajustan la visualización de los datos en la ventana de campos de vídeo, pero no afectan a los datos en sí.

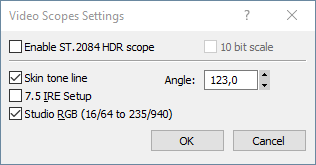

CIFRAVideo Scopes Settings dialog

Elemento Potenciómetros virtuales
Enable ST.2084 HDR Scope Enables the HDR scope based on the ST.2084 standard for HDR video grading.
10 bit scale Scales the HDR scope to a 10-bit range.
Skin tone line Displays a reference line at 123 degrees on the vectorscope to assist in skin tone adjustments.
Ángulo Sets the angle of the skin tone line, typically set to 123 degrees for NTSC.
Configuración 7.5 IRE Adjusts black levels to 7.5 IRE for NTSC video in the United States.
Studio RGB (16 to 235) Limits RGB display range to 16-235 for Studio RGB standards.

Skin Tone Line

The Skin Tone Line can be used as a reference for adjusting image color to ensure natural skin tones. This line, drawn at an angle of 123 degrees, corresponds to the "I" line of the graticule in a traditional NTSC vectorscope. All skin tone shades fall slightly to the right, a few degrees clockwise, of this line, making it a reliable guide for color correction.

  1. Select the Skin Tone Line checkbox to enable the reference line for skin tones in the Video Scope Settings dialog.

  2. Adjust the angle if necessary, although 123 degrees is the standard setting for NTSC vectorscope reference.

Toggle 7.5 IRE Setup

Si el hardware de vídeo va a añadir una configuración 7,5 IRE, puede configurar la ventana de campos de vídeo para que la visualización sea coherente con un campo externo conectado a un dispositivo que añada la configuración 7,5 IRE.

En Estados Unidos, el vídeo en formato NTSC añade la configuración 7,5 IRE para convertir el negro a 7,5 unidades IRE. El hardware de vídeo doméstico no añade, por regla general, la configuración 7,5 IRE, en tanto que la mayor parte del hardware profesional permite activarla y desactivarla. El vídeo en formato PAL y en formato NTSC japonés no añade esta configuración.

Consulte la documentación del hardware de vídeo para determinar si este añade la configuración 7,5 IRE.

  1. Marque la casilla de verificación Configuración 7.5 IRE en el cuadro de diálogo Configuración de campos de vídeo.

    El negro se mostrará con un valor de 7,5 unidades IRE en el monitor de forma de onda. Si el hardware de vídeo no añade la configuración 7,5 IRE, desmarque la casilla.

Toggle Studio RGB Display

RGB values on your computer can range from 0 to 255. Studio RGB values range from 16 to 235. If you want to limit the display of the Video Scopes window to studio RGB standards, perform the following steps:

  1. Marque la casilla de verificación RGB de estudio (16 a 235) en el cuadro de diálogo Configuración de campos de vídeo.

Códec

Studio RGB Setting

DV de Vegas

Activado

DV de Microsoft

Desactivado

DV de Matrox

Desactivado

DV de MainConcept

Desactivado

Canopus

Activado

Es posible llevar a cabo la renderización mediante un códec de DV de terceros seleccionando uno en concreto de la lista desplegable Formato de vídeo en la ficha Vídeo del cuadro de diálogo Plantilla personalizada.

Para obtener más información, consulte la Plantillas de renderización personalizadas
