Configuração de seu projeto surround 5.1

Use a caixa de diálogo Propriedades do projeto para configurar seu projeto para surround 5.1.

Para visualizar um projeto surround 5.1, você precisará do seguinte hardware:

  • Uma placa de som compatível com 5.1.

    -ou-

  • Uma placa de som com três saídas estéreo.

    -ou-

  • Três placas de som estéreo.

  • Seis alto-falantes amplificados ou seis alto-falantes passivos com um amplificador de seis canais.

Configuração de seu projeto para o modo surround 5.1

  1. Em File menu, selecione Properties.

  2. Selecione a guia Áudio.

  3. Na lista suspensa Modo do barramento principal, escolha 5.1 Surround.

  4. Marque a caixa de seleção Enable low-pass filter on LFE (Ativar filtro passa-baixo no LFE ) se quiser aplicar um filtro passa-baixo a cada faixa atribuída ao canal LFE. Digite uma frequência na caixa Cutoff frequency for low-pass filter (Frequência de corte para filtro passa-baixo ) para definir a frequência acima da qual o áudio será ignorado pelo canal LFE.

    A aplicação de um filtro passa-baixas aproxima-se do sistema de gerenciamento de graves em um decodificador 5.1 e garante que você esteja enviando apenas áudio de baixa frequência para o canal LFE.

  5. Clique em OK.

    Os cabeçalhos das faixas e a janela do barramento principal mudam para o modo surround 5.1.

Roteamento das saídas do barramento principal

Quando estiver trabalhando no modo surround 5.1, será necessário indicar para onde enviar a saída da mixagem de 5.1 canais.

Configuração do roteamento padrão

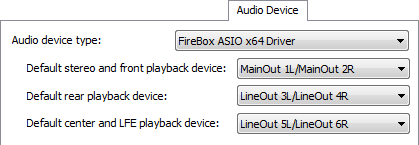

Use a guia Dispositivo de áudio da caixa de diálogo Preferências para definir o roteamento padrão para projetos surround 5.1. Para obter mais informações, consulteGuia Dispositivo de áudio)

  1. No menu Options (Opções), escolha Preferences (Preferências). A caixa de diálogo Preferências é exibida.

  2. Selecione a guia Dispositivo de áudio.

  3. Escolha um dispositivo na lista suspensa Tipo de dispositivo de áudio. Escolha um tipo de dispositivo que não seja o Microsoft Sound Mapper se quiser escolher dispositivos específicos para reproduzir cada um dos três pares estéreo.

    OBSERVAÇÃO Consulte a documentação da sua placa de som para determinar o tipo de driver que você precisa usar para a saída surround.

  4. Na lista suspensa Dispositivo de reprodução estéreo e frontal padrão, escolha o dispositivo em que os alto-falantes frontais estão conectados.

  5. Na lista suspensa Dispositivo de reprodução traseiro padrão, escolha o dispositivo onde os alto-falantes traseiros estão conectados.

  6. Na lista suspensa Dispositivo de reprodução padrão central e LFE, escolha o dispositivo em que o alto-falante central e o subwoofer estão conectados.

Substituir o roteamento padrão de dispositivos

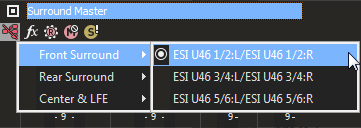

É possível substituir o roteamento de dispositivo padrão a qualquer momento usando o botão Audio Device Selector (Seletor de dispositivo de áudio ) no controle Surround Master.

OBSERVAÇÃO Consulte a documentação da sua placa de som para determinar o tipo de driver que você precisa usar para a saída surround.

  1. Abra a janela Barramento mestre.

  2. Clique no botão Audio Device Selector (Seletor de dispositivo de áudio ) , escolha um canal no menu e escolha um dispositivo de saída no submenu.

  3. Repita a etapa 2 para cada par de canais.

Conexão do amplificador e dos alto-falantes

Uso de uma placa de som compatível com 5.1

  • Conecte os alto-falantes de potência às saídas da placa de som, conforme indicado na documentação da placa de som.

  • Conecte as saídas frontal, traseira e central/subwoofer da placa de som às entradas apropriadas em um amplificador de 6 canais/receptor de home theater. Conecte os alto-falantes frontais, traseiros, centrais e LFE ao amplificador.

Usando uma placa de som com três saídas estéreo

  • Conecte os alto-falantes amplificados às saídas da placa de som para onde você direcionou cada um dos pares de canais. O canal esquerdo do par Center/LFE é o canal central; o canal direito é o canal LFE.

  • Conecte as saídas da placa de som às entradas apropriadas em um amplificador de 6 canais/receptor de home theater. Conecte os alto-falantes frontais, traseiros, centrais e LFE ao amplificador.

OBSERVAÇÃO Os cabos de áudio de que você precisará dependerão de seu hardware específico. Para uma aplicação típica, você precisará de três cabos: cada um terá um plugue estéreo de 3,5 mm em uma extremidade e conectores RCA duplos na outra.

Uso de três placas de som estéreo

  • Conecte os alto-falantes amplificados às saídas das placas de som para onde você direcionou cada um dos pares de canais. O canal esquerdo do par Center/LFE é o canal central; o canal direito é o canal LFE.

  • Conecte as saídas de suas placas de som às entradas apropriadas em um amplificador de 6 canais/receptor de home theater. Conecte os alto-falantes frontais, traseiros, centrais e LFE ao amplificador.

IMPORTANTE Configurações de várias placas de som podem não funcionar com drivers ASIO. Você só pode usar um único driver ASIO por vez, e alguns drivers ASIO podem entrar em conflito com outros modelos de driver de áudio (como os drivers WDM e wave).

OBSERVAÇÃO Os cabos de áudio de que você precisará dependerão de seu hardware específico. Para uma aplicação típica, você precisará de três cabos: cada um terá um plugue estéreo de 3,5 mm em uma extremidade e conectores RCA duplos na outra.
